Anchor Designer

Oprogramowanie Anchor Designer

Anchor Designer to najnowsze narzędzie projektowe Simpson Strong-Tie dedykowane dla konstruktorów i projektantów. Dzięki temu programowi w łatwy sposób zaprojektujemy połączenie z wykorzystaniem kotew mechanicznych lub chemicznych Simpson Strong-Tie zgodnie metodologią projektowania ETAG 001 załącznik C lub EOTA TR029. Anchor Designer szybko i skutecznie przeprowadzi analizę istniejącego projektu analizując połączenie pod względem stanów granicznych jak również zasugeruje optymalne rozwiązanie bazując na danych podanych przez użytkownika. Mamy dowolność specyfikowania wszystkich niezbędnych parametrów zakotwienia: Beton zarysowany/niezarysowany, klasa betonu, zwroty obciążeń, geometria blachy węzłowej itd. Projektowanie i obliczenia prowadzone są w czasie rzeczywistym w pełni interaktywnym modelu 3D. Mamy do dyspozycji wszystkie produkty Simpson Strong-Tie (mechaniczne i chemiczne) dostępne na danym rynku. Anchor Designer pozwala na zaprojektowanie połączenia z wykorzystaniem do 16 kotew w pojedynczym połączeniu. Po zaprojektowaniu połączenia program umożliwia wydrukowanie lub zapisanie w wersji PDF procedury obliczeniowej i wyników.

Interaktywny model połączenia

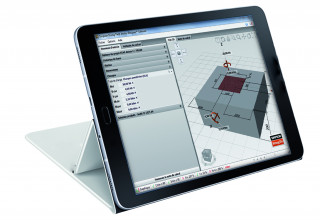

Jedną z podstawowych zalet programu Anchor Designer jest łatwość obsługi. Jednym z elementów, które na to wpływają jest interaktywny model połączenia. Trójwymiarowy model aktualizowany w na bieżąco w miarę wprowadzania danych, pozwala na kontrolowanie poprawności projektowanego zakotwienia. Wymiary widoczne na ekranie można modyfikować wprost z poziomu modelu

Łatwe wprowadzanie danych i projektowanie

Panel danych początkowych jest bardzo prosty w obsłudze i przyjazny użytkownikowi. Dla początkujących użytkowników przydatne mogą być podpowiedzi jakie dostajemy najeżdżając kursorem na daną opcję. Wprowadzając dane początkowe projektant specyfikuje następujące dane: materiał bazowy, blachę podstawy, geometrię połączenia, obciążenia.

Dokumentacja obliczeniowa

Program Anchor Designer po przeprowadzaniu analizy statycznej zakotwienia, generuje dokumentacje obliczeniową.
Dokumentacja zawiera dane wprowadzone przez projektanta, tok obliczeń, sprawdzenie warunków nośności, a także informacje niezbędne do prawidłowego montażu.
